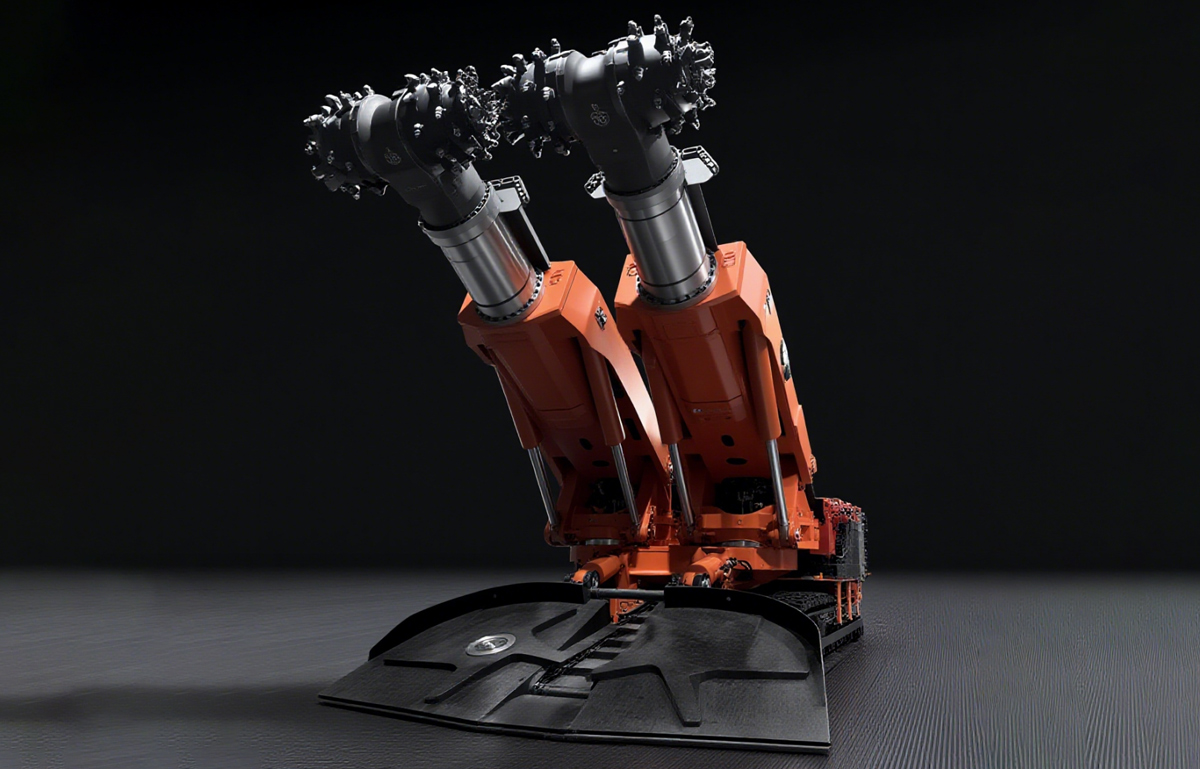

Проходческий комбайн KCR7/560
Продукт отличается отличными эксплуатационными характеристиками, с высокой эффективностью в таких процессах, как разрушение, загрузка и транспортировка, и адаптирован к различным условиям работы с породами; технические параметры и энергетическая комплектация оборудования являются разумными, обеспечивая адаптацию к различным условиям горных выработок и требованиям к монтажу и транспортировке; одновременно с этим он уделяет приоритетное внимание безопасности воды во время подземных работ и обеспечивает превосходное качество обработки нижней поверхности. Благодаря своим комплексным преимуществам он эффективно удовлетворяет требованиям к эффективной и стабильной работе в таких сценариях, как проходка горных туннелей.
Проходческий комбайн KCR7/560
Технические характеристики | ||||||
Позиция | Параметр | Позиция | Параметр | |||
Фиксированная высота резания(м) | 4.2-6.57 | Габаритные размеры | Длина (м) | 16.8 | ||
Фиксированная ширина резания(м) | Стандартный питатель5,5м | 6-10 | Ширина (м) | Ширина питателя 5,5м | ||
Способность к лазанию | ±15° | Высота (м) | Максимальная высота при горизонтально расположенной режущей головке:3.5 | |||
Устойчивость к одностороннему давлению породы в допустимом/экономичном резания | ≤70МПа | Общая масса | 168т | |||
Характеристики выработки | Проходка по породе | Напряжение электропитания | 1140v | |||
Глубина подрывки | 150мм | Мощность электродвигателя насосной станции | 200kW | |||
Мощность электродвигателя режущего органа | 2x280/200kW | Техническая частота | 757kW(excluding the second) | |||
Скорость вращения режущей головки | 36.7rpm | Значение PH подаваемой воды | 6-8 Содержание хлорид-ионов≤200mg/l Содержание сульфат-онов≤400mg/l | |||
Тип погрузки | Пятизубчатая звездочка | Необходимое давление подаваемой воды в выработке | 3-8 МПа | |||
Тип конвейера | 22x86 CТип скребкового узля сдвоенной предохранительной цепи | Объём подаваемой воды | ≥120/30L/min | |||
Скорость цепи конвейера | 62 м/мин | Дорожный просвет(клиренс) | 240мм | |||
Размер самой большой несъемной части
| Рама корпуса | 2.5x3.4x1.4м | Масса самой большой несъемной части | 9800 кг. | ||
Передний канал 1-ого конвейера | 6.5x0.98x0.8м | |||||
Задняя опора | 1.65x2.56x1.34м | |||||
Скорость проходки | 0-5.6м/мин | Ширина гусеничной ленты | 850мм | |||
Скорость вращения звездочки | 33rpm | Сдвоенный гидравлический насос | 260+260+145ml/r | |||
Грузоподъемность | 5м3/мин | Давление на грунт | 0.15МПа | |||
Представление продукта
Эксплуатационные характеристики: широкий диапазон регулировки высоты резания (4,2–6,57 м), высокая адаптивность по ширине (6–10 м), высокая мощность режущего двигателя (2×280/200 кВт), возможность экономичного резания горных пород с пределом прочности на сжатие ≤70 МПа. Режущая головка работает стабильно (скорость вращения 36,7 об/мин без телескопического воздействия). Высокая эффективность погрузки (пятизвездочное колесо, производительность 5 м³/мин) и транспортировки (двухцепочечный скребок, скорость цепи 62 м/мин). Возможность работы на уклоне ±15°, с регулируемой скоростью движения (0–5,6 м/мин) для удовлетворения различных эксплуатационных требований.
Технические характеристики и адаптируемость оборудования: Габариты оборудования хорошо сбалансированы: клиренс составляет 240 мм, ширина колеи — 850 мм, а давление на грунт — всего 0,15 МПа, что делает его пригодным для использования в различных условиях туннелей. Максимальные габариты и вес несъемных компонентов (таких как основная рама) оптимизированы для облегчения транспортировки и установки. Работая от источника питания 1140 В, двигатель масляного насоса развивает мощность 200 кВт, а тройной гидравлический насос обеспечивает стабильную работу, предоставляя достаточную мощность для работы оборудования.
Защита окружающей среды и безопасность: Специальные требования к уровню pH, содержанию хлорид-ионов и сульфат-ионов в водоснабжении обеспечивают безопасность оборудования, работающего под землей. Рабочая глубина 150 мм позволяет эффективно выполнять работы на дне, тем самым повышая качество работы.
